工作电压:Uo/U 225/0V
测试电压:2000V

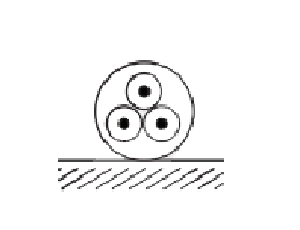

固定安装:约7.5 x 电缆外径
移动安装:-5°C 至 50°C
固定安装:-30°C 至 70°C
阻燃标准:IEC 60332-1
测试电压(50 Hz)：
线芯/线芯 2000 V 50Hz 1分钟
线芯/屏蔽 2000 V 50Hz 1分钟
回路电阻 +20° C：
0.5 mm2 大约. 73.6 Ohm/km
1.0 mm2 大约. 36.8 Ohm/km
互电容：≤ 100 nF/km
耦合电容：最大200 pF/100 m
阻抗：
0.5 mm2 1 kHz 大约. 370 Ohm
10 kHz 大约. 130 Ohm
1.0 mm2 1 kHz 大约. 250 Ohm
10 kHz 大约. 100 Ohm
衰减：
0.5 mm2 1 kHz 1.2 dB/km
10 kHz 3.0 dB/km
1.0 mm2 1 kHz 0.8 dB/km
10 kHz 2.1 dB/km
近终端串音衰减：上至10KHZ及500m
电缆长度：最小60dB/km

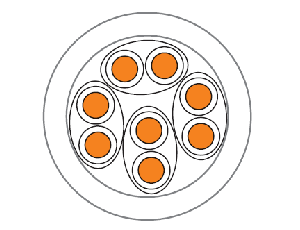

● 多股裸铜丝绞合导体,
● 特种PVC绝缘芯线
● 芯线颜色：
线对1：蓝色+红色
线对2：灰色+黄色
线对3：绿色+褐色
线对4：白色+黑色
● 芯线对绞，4对成束星绞，单元和单元再绞合成缆，
● 每单元用标有数字的薄膜包覆和镀锡排扰线屏蔽
● 特种PVC外护套
● 外护套颜色：蓝色（RAL 5015）
这种电缆适用于控制中心，控制系统和控制单元的数据传输，用于固定布线或者在封闭的室内环境下敷设，为了考虑成本，多根铜丝电缆采用了Maxi-Termi-Point®链接技术。该布线流程大幅减少了安装所需的时间和费用，该电缆符合VDE 0165规程第12.2.2.6部分-i类危险保护型电缆的特殊标识规定，可以提高数据传输的安全性。
| 订货号 | 芯数×标称截面积 m㎡ |
电缆外径 ~mm |
铜重量 ~kg/km |
电缆重量 ~kg/km |
|---|---|---|---|---|
| 708001 | 2x2x0.5 | 6.0 | 25.0 | 55 |
| 708002 | 4x2x0.5 | 8.0 | 45.0 | 91 |
| 708003 | 8x2x0.5 | 11.5 | 85.0 | 158 |
| 708004 | 12x2x0.5 | 12.0 | 125.0 | 210 |
| 708005 | 16x2x0.5 | 13.7 | 165.0 | 280 |
| 708006 | 20x2x0.5 | 15.0 | 205.0 | 340 |
| 708007 | 24x2x0.5 | 16.3 | 245.0 | 390 |
| 708008 | 32x2x0.5 | 21.0 | 325.0 | 530 |
| 708009 | 40x2x0.5 | 21.8 | 405.0 | 640 |
| 708010 | 48x2x0.5 | 23.0 | 485.0 | 750 |
| 708011 | 80x2x0.5 | 28.8 | 805.0 | 1200 |
| 708012 | 96x2x0.5 | 30.5 | 965.0 | 1570 |
| 708013 | 2x2x1.0 | 7.6 | 51.0 | 120 |
| 708014 | 4x2x1.0 | 10.4 | 91.0 | 180 |
| 708015 | 8x2x1.0 | 15.2 | 171.0 | 310 |
| 708016 | 12x2x1.0 | 16.1 | 252.0 | 420 |
| 708017 | 16x2x1.0 | 18.2 | 332.0 | 560 |
| 708018 | 20x2x1.0 | 20.0 | 413.0 | 670 |
| 708019 | 24x2x1.0 | 21.9 | 493.0 | 810 |
| 708020 | 32x2x1.0 | 28.5 | 654.0 | 1040 |
| 708021 | 40x2x1.0 | 29.6 | 816.0 | 1290 |
| 708022 | 48x2x1.0 | 31.2 | 977.0 | 1520 |
| 708023 | 80x2x1.0 | 39.3 | 1617 | 2440 |
