工作电压:Uo/U 300/500V
测试电压:4000V
绝缘电阻:(+20°C):≧20MΩx km

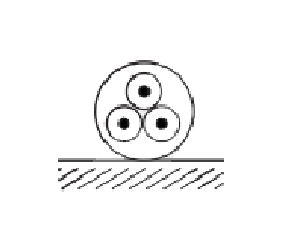

最小弯曲半径:
固定安装:约15 x 电缆外径
移动安装:-15°C 至 70°C
固定安装:-40°C 至 70°C
耐辐射性:≤80×10cJ/kg
阻燃标准:IEC 60332-3
特点：
● 阻燃
● 低烟无卤
● 低腐蚀性

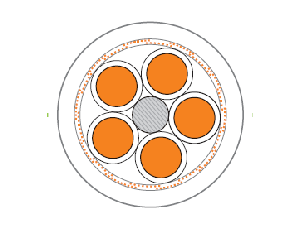

● 多股细铜丝绞合导体
● VDE 0295第5类/IEC 60228 第5类
● 无卤复合物（T16）绝缘芯线
● 黑色芯线，白色数字标识，按顺序编号
● 黄-绿接地芯线
● 芯线颜色：35mm²及以上，按照VDE0293
● 芯线最优节距绞合成缆
● 分隔层
● 镀锡铜丝编织屏蔽，覆盖率85%
● 无卤复合物(TM7)外护套
● 外护套颜色：灰色（RAL 7001）
低烟无卤阻燃一般用于固定安装或者灵活应用场合。无卤电缆在燃烧中，不会产生有毒致癌的气体，主要应用于公共场合，如地铁、机场、轮船、学校、医院等人员较密集的区域。要求无拉伸应力下自由运动或者在力的作用下发生运动的干燥或者潮湿的室内环境。一般用于用于加工机械，传输带，机械生产线、空调系统，钢铁行业等的动力或者电源连接线。如需要用在室外，必须有足够的保护，避免太阳直射。高密度的屏蔽效果可保证信号和脉冲的无干扰。
| 订货号 | 芯数×标称截面积 m㎡ |
电缆外径 ~mm |
铜重量 ~kg/km |
电缆重量 ~kg/km |
|---|---|---|---|---|
| 502001 | 2x0,5 OZ | 5,8 | 32,1 | 46 |
| 502002 | 3G0,5 | 6,1 | 39,2 | 56 |
| 502003 | 3x0,5 OZ | 6,1 | 39,2 | 56 |
| 502004 | 4G0,5 | 6,5 | 46,1 | 62 |
| 502005 | 4x0,5 OZ | 6,5 | 46,1 | 62 |
| 502006 | 5G0,5 | 7,0 | 52,1 | 75 |
| 502007 | 7G0,5 | 7,5 | 75,0 | 98 |
| 502008 | 12G0,5 | 9,9 | 117,0 | 158 |
| 502009 | 18G0,5 | 11,5 | 156,2 | 216 |
| 502010 | 25G0,5 | 13,5 | 205,5 | 315 |
| 502011 | 2x0,75 OZ | 6,2 | 39,3 | 55 |
| 502012 | 3G0,75 | 6,5 | 49,4 | 68 |
| 502013 | 3x0,75 OZ | 6,5 | 49,4 | 68 |
| 502014 | 4G0,75 | 7,0 | 57,2 | 78 |
| 502015 | 4x0,75 OZ | 7,0 | 57,2 | 78 |
| 502016 | 5G0,75 | 7,7 | 70,0 | 95 |
| 502017 | 5x0,75 OZ | 7,7 | 70,0 | 95 |
| 502018 | 7G0,75 | 8,3 | 98,0 | 130 |
| 502019 | 7x0,75 OZ | 8,3 | 98,0 | 130 |
| 502020 | 12G0,75 | 10,9 | 151,2 | 203 |
| 502021 | 18G0,75 | 12,7 | 207,5 | 284 |
| 502022 | 25G0,75 | 14,9 | 275,8 | 380 |
| 502023 | 32G0,75 | 16,4 | 330,0 | 430 |
| 502024 | 2x1,0 OZ | 6,5 | 50,0 | 66 |
| 502025 | 3G1,0 | 6,8 | 60,0 | 80 |
| 502026 | 3x1,0 OZ | 6,8 | 60,0 | 80 |
| 502027 | 4G1,0 | 7,3 | 75,0 | 100 |
| 502028 | 4x1,0 OZ | 7,3 | 75,0 | 100 |
| 502029 | 5G1,0 | 8,1 | 91,0 | 130 |
| 502030 | 7G1,0 | 8,8 | 117,0 | 160 |
| 502031 | 12G1,0 | 11,5 | 187,0 | 250 |
| 502032 | 18G1,0 | 13,9 | 253,5 | 382 |
| 502033 | 25G1,0 | 16,0 | 342,6 | 460 |
| 502034 | 2x1,5 OZ | 7,1 | 65,0 | 87 |
| 502035 | 3G1,5 | 7,5 | 90,0 | 100 |
| 502036 | 3x1,5 OZ | 7,5 | 90,0 | 100 |
| 502037 | 4G1,5 | 8,2 | 105,0 | 125 |
| 502038 | 5G1,5 | 8,9 | 121,0 | 158 |
| 502039 | 7G1,5 | 9,9 | 159,0 | 210 |
| 502040 | 12G1,5 | 13,0 | 255,0 | 329 |
| 502041 | 18G1,5 | 15,6 | 368,0 | 480 |
| 502042 | 25G1,5 | 18,0 | 493,0 | 660 |
| 502043 | 2x2,5 OZ | 8,5 | 98,0 | 132 |
| 502044 | 3G2,5 | 9,0 | 148,5 | 168 |
| 502045 | 4G2,5 | 10,0 | 174,2 | 195 |
| 502046 | 5G2,5 | 11,0 | 200,8 | 222 |
| 502047 | 7G2,5 | 12,0 | 240,0 | 320 |
| 502048 | 12G2,5 | 16,2 | 441.0 | 540 |
| 502049 | 2x4,0 OZ | 10,0 | 163,0 | 233 |
| 502050 | 3G4,0 | 10,7 | 178,0 | 260 |
