工作电压:Uo/U 500/1000V
测试电压:2500V
绝缘电阻:(+20°C):≧20MΩx km

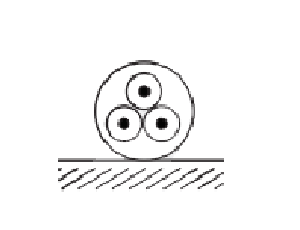

最小弯曲半径:
固定安装:约10 x 电缆外径
移动安装:-5°C 至 70°C
固定安装:-5°C 至 90°C
耐辐射性:≤80×10cJ/kg
阻燃标准:IEC 60332-1
● 多股细铜丝绞合(LiY,LiYv,LiYv-t)/符合VDE 0295第5类/IEC 60228 第5类超细铜丝线绞合(LifY)符合VDE 0295 第6类/IEC 60228 第6类
● LiYv and LiYv-t （镀锡铜丝）LiY and LifY（裸铜）
● 特殊的PVC外护套

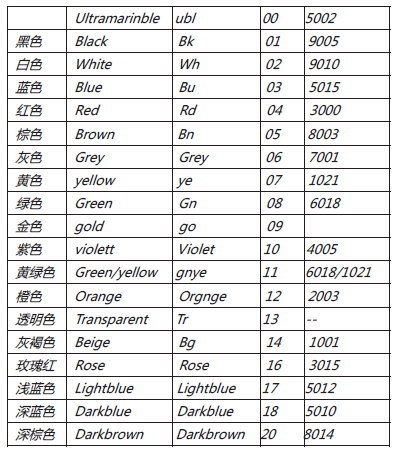

● 线芯颜色标识：符合VDE 0293规定
该产品一般用于低压连接线路、通讯设备、电子配装、设备和配电柜等。绞合电路耦合线不允许安装在设备外部大电流应用场合。根据VDE 0800-1规定，温度范围可达到+70°C
| 订货号 | 芯数×标称截面积 m㎡ |
电缆外径 ~mm |
铜重量 ~kg/km |
电缆重量 ~kg/km |
|---|---|---|---|---|
| LiYv | ||||
| 4063xx | 0.14 | 1.1 | 1.4 | 3 |
| 4064xx | 0.25 | 1.3 | 2.4 | 4 |
| 4065xx | 0.5 | 1.8 | 4.8 | 8 |
| 4066xx | 0.75 | 2.0 | 7.2 | 10 |
| 4067xx | 1.0 | 2.1 | 9.6 | 13 |
| 4068xx | 1.5 | 2.6 | 14.4 | 19 |
| 4069xx | 2.5 | 3.5 | 24.0 | 31 |
| LiYv-t | ||||
| 4070xx | 0.14 | 1.1 | 1.4 | 3 |
| 4071xx | 0.25 | 1.3 | 2.4 | 4 |
| 4072xx | 0.5 | 1.8 | 4.8 | 8 |
| 4073xx | 0.75 | 2 | 7.2 | 10 |
| 4074xx | 1.0 | 2.1 | 9.6 | 13 |
| 4075xx | 1.5 | 2.6 | 14.4 | 19 |
| 4076xx | 2.5 | 3.4 | 24.0 | 31 |
